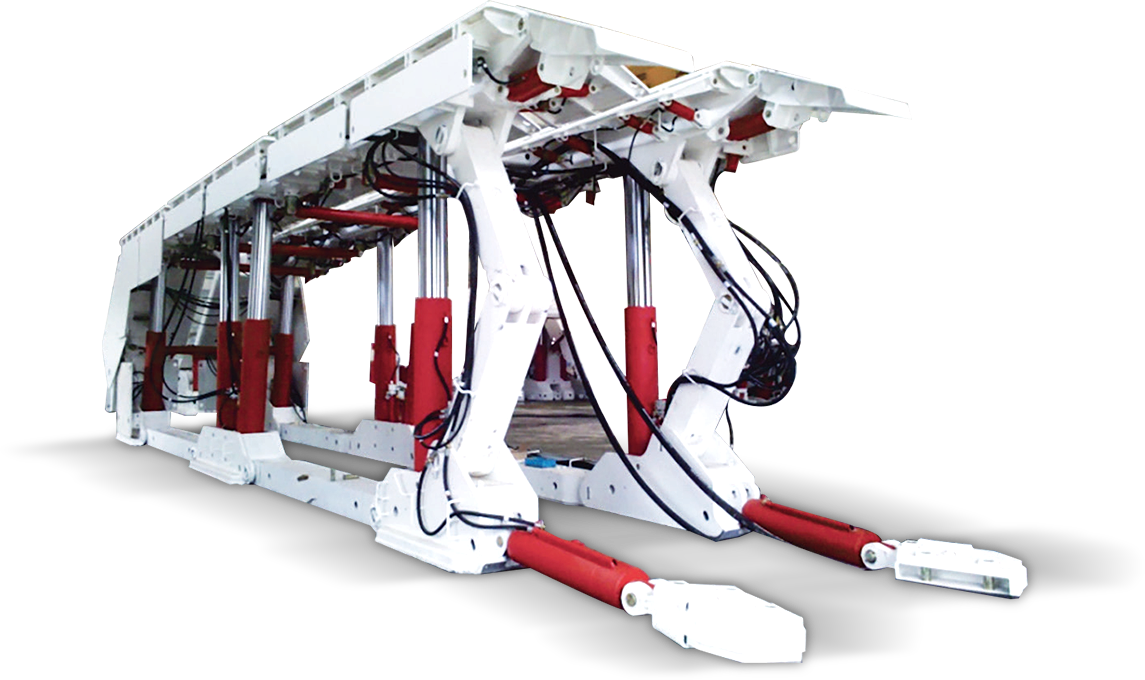

巷道端头超前液压支架
ZQL2×24500/25/47D型
支架高度
2500-4700(mm)
支护强度
1.15MPa
工作阻力
24500kN
操作方式
电液控制
获取资料
巷道端头超前液压支架
产品介绍
技术特点
相关产品
产品介绍
适用范围
应用于大断面、具有底鼓、冲击地压属性的巷道支护。
结构特点
1、具有独立的安全可变的抗冲击可变通道,支护强度 可达1.1MPa,是传统超前支架的2倍以上;
2、具有独立的安全可变空间,空间宽度1200~1800mm;
3、具有大推力系统,推力可达2*2680kN,是传统超 前支架的2倍;
4、具备抗冲击、防底鼓、防帮鼓、可远程遥控等功能。
产品规格
支架高度:2500-4700(mm)
工作阻力:24500kN
支护强度:1.15MPa
操作方式:电液控制
运输尺寸:8705x1783x2500(mm)
技术特点

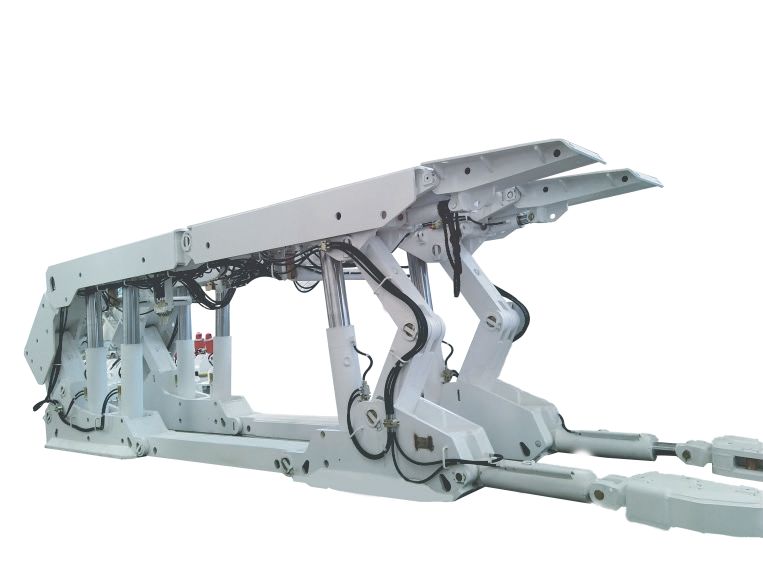

两架一组单运输机端头支架
工作阻力范围(kN) 支架最大支护高度范围(m) 支架适应巷道高度范围(m) 典型架型
9600-19200 3.0-5.5 2.5-4.5 ZT9600/16/30
ZT9600/18/35
ZT14400/22/35
ZT14400/20/40
ZT14400/25/40
ZT14400/28/45
ZT19200/25/40
ZT19200/28/45
两架一组双运输机端头支架
工作阻力范围(kN) 支架最大支护高度范围(m) 支架适应巷道高度范围(m) 典型架型
12800-25600 3.0-5.0 2.5-4.5 ZT12800/16/30
ZT12800/18/35
ZT19200/22/35
ZT19200/20/40
ZT19200/22/45
ZT25600/28/45
ZT19200/25/50
ZT25600/30/50

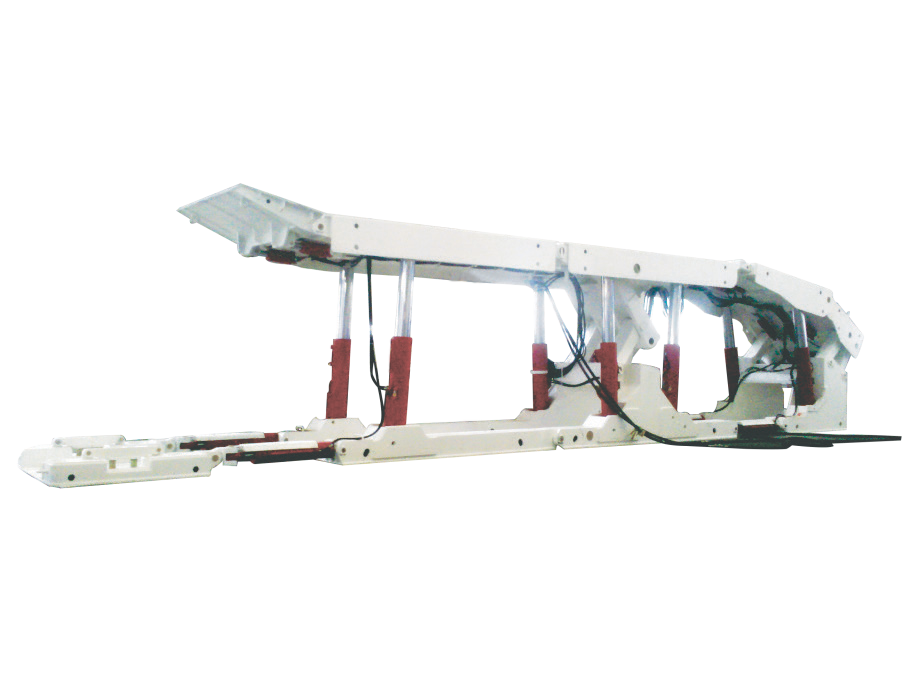

整体龙门式端头支架
工作阻力范围(kN) 支架最大支护高度范围(m) 支架适应巷道高度范围(m) 典型架型
12000-22000 3.5-5.0 2.8-4.5 ZT12000/20/32
ZT12800/22/35
ZT14400/25/38
ZT22000/25/38
ZT18000/24/45
ZT12800/30/50

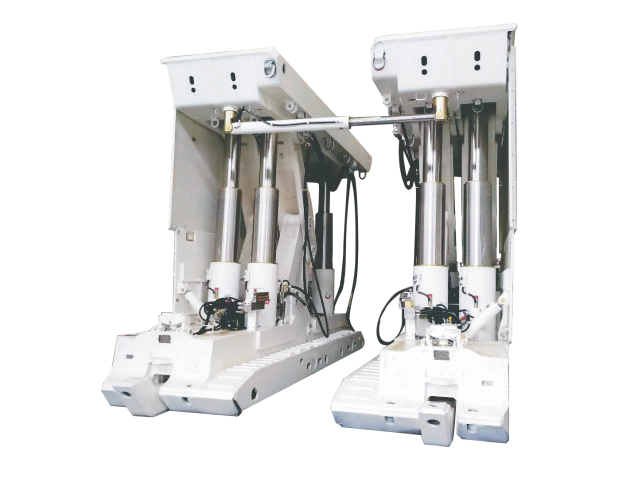

两架一组超前支架
工作阻力范围(kN) 支架最大支护高度范围(m) 支架适应巷道高度范围(m) 典型架型
6400-9600 3.5-5.0 2.5-4.5 ZQL2×3200/16/30
ZQL2×3200/22/35
ZQL2×3200/20/40
ZQL2×4800/25/40
ZQL2×4800/28/45
ZQL2×4800/30/50

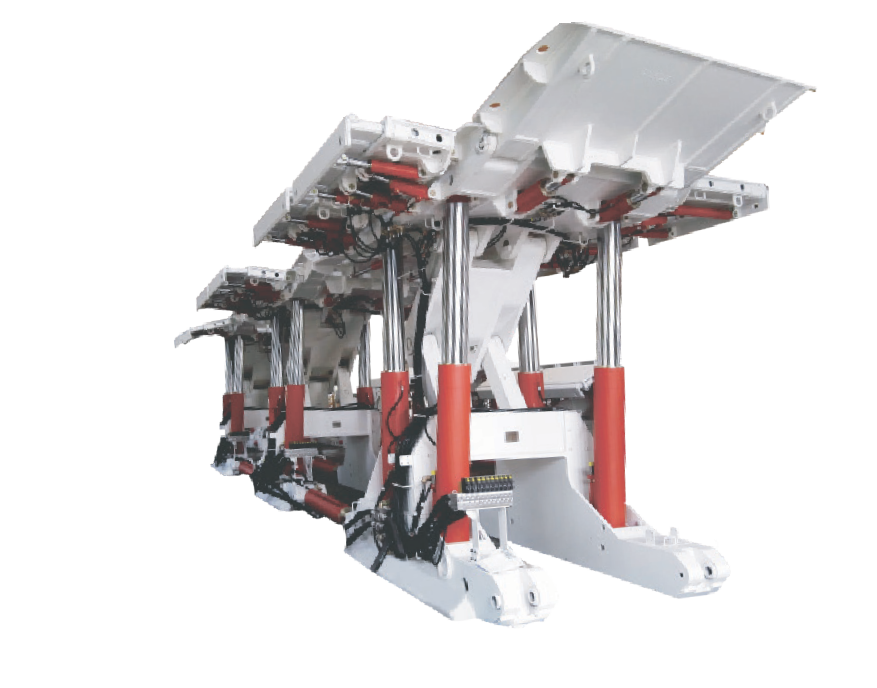

整体式超前支架
工作阻力范围(kN) 支架最大支护高度范围(m) 支架适应巷道高度范围(m) 典型架型
12000-22000 3.5-5.0 2.8-4.5 ZT12000/20/32
ZT12800/22/35
ZT14400/25/38
ZT22000/25/38
ZT18000/24/45
ZT12800/30/50

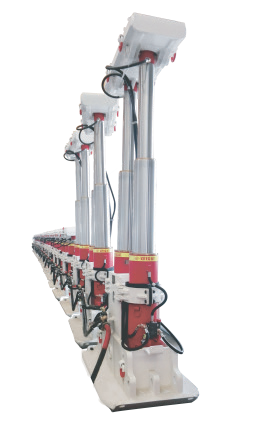

单元式超前支架
工作阻力范围(kN) 支架最大支护高度范围(m) 支架适应巷道高度范围(m) 典型架型
4000 3.0-4.5 2.5-4.0 ZQ4000/16/30
ZQ4000/18/36
ZQ4000/20.6/45

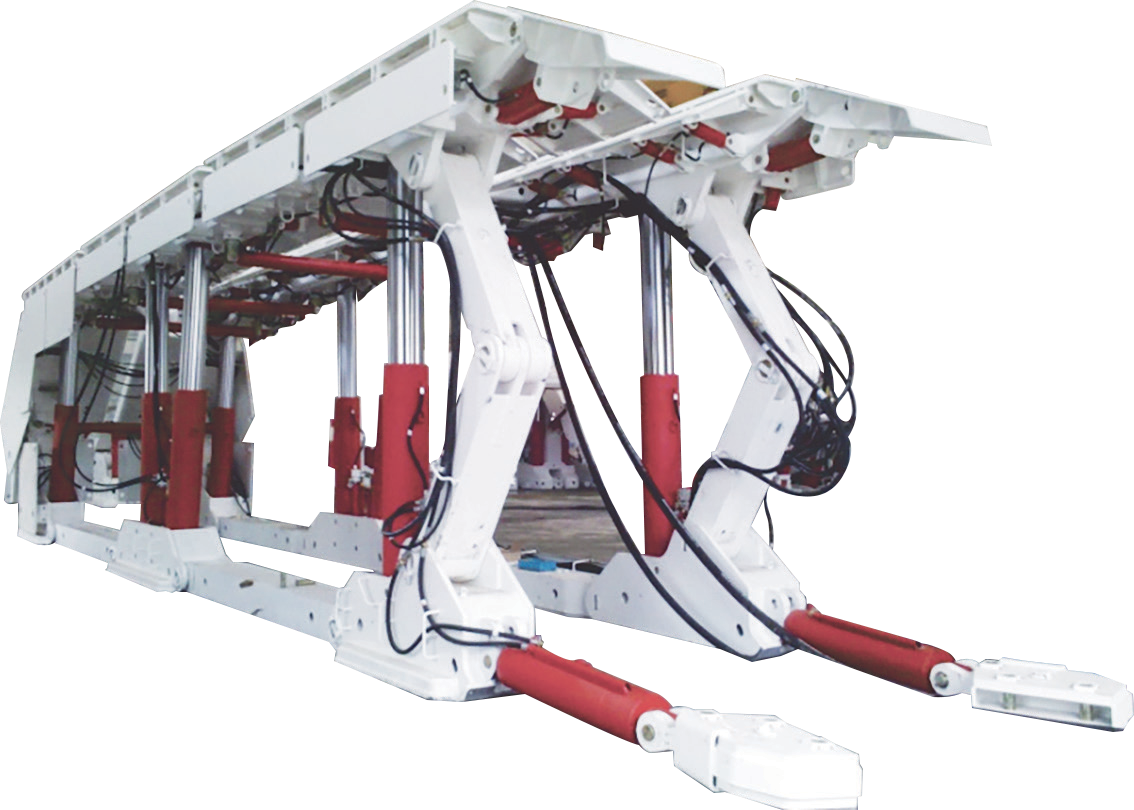

大工作阻力超前支架
工作阻力范围(kN) 支架最大支护高度范围(m) 支架适应巷道高度范围(m) 典型架型
45000-49000 3.8-4.7 3.0-4.5 ZQL2×22500/22/38D
ZQL2×24500/25/47D
