产品介绍
产品特色
该刮板输送机被认定为2018年河南省重大技术装备，其中部槽采用先进的技术制造，寿命较传统铸焊设备提高2倍以上。
通过优化设计解决了中部槽中板、铲板等易磨损的难题，采用了双层中板结构，保证槽体强度始终如一，提高设备可靠性。
电缆槽多通道布置，将电缆、水管、液压管路等隔离，易于维护；同时采用双瓦楞板电缆槽结构，保证刚性。
适用范围
中厚煤层长壁采煤工作面。
产品规格
设备型号：SGZ1000/1050
运量：2500t/h
长度：200m
链条规格：Φ42x146扁平链
中部槽：1500x1000x320(mm)
中板厚度：（25+30）mm
底板厚度：30mm
运量：2500t/h
长度：200m
链条规格：Φ42x146扁平链
中部槽：1500x1000x320(mm)
中板厚度：（25+30）mm
底板厚度：30mm
技术特点

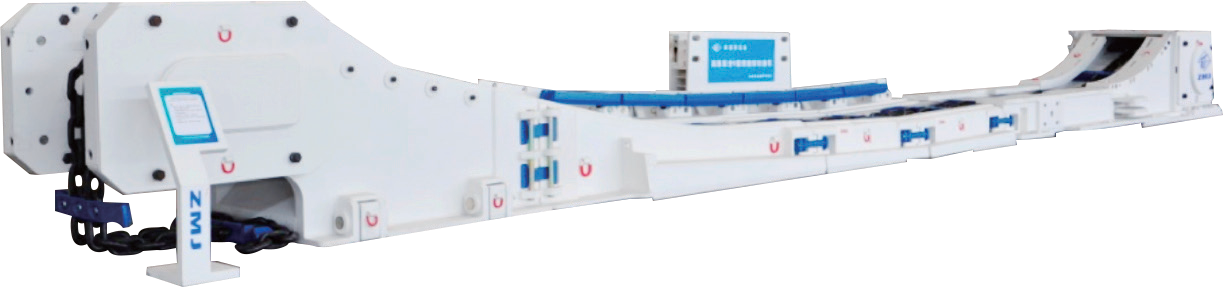

高强复合C型槽刮板输送机
产品特色
该刮板输送机被认定为2018年河南省首台套重大技术装备，其中部槽采用国家专利技术制造，寿命较传统铸焊设备提高2倍以上。
通过优化设计解决了中部槽中板、铲板等易磨损的难题，采用了双层中板结构，保证槽体强度始终如一，提高设备可靠性。
电缆槽多通道布置，将电缆、水管、液压管路等隔离，易于维护；同时采用双瓦楞板电缆槽结构，保证刚性。
适用范围
中厚煤层长壁采煤工作面。
技术参数
设备型号：SGZ1000/1050
运量：2500t/h
长度：200m
链条规格：Φ42x146扁平链
中部槽：1500x1000x320(mm)
中板厚度：（25+30）mm
底板厚度：30mm
运量：2500t/h
长度：200m
链条规格：Φ42x146扁平链
中部槽：1500x1000x320(mm)
中板厚度：（25+30）mm
底板厚度：30mm
| 常用机型主要技术参数 | |||||||
|---|---|---|---|---|---|---|---|
| 型号 | 输送能力t/h | 设计长度m | 链速m/s | 链条规格mm | 中部槽规格 mm×mm×mm | 中板厚度 mm | 底板厚度 mm |
|
SGZ 800(830)/ 2 (315～525) |
1200~1500 | 160～300 | 1.1~1.3 | Φ34×126 | 1750(1500)×800(770)×300 | 25/20 | 30(25) |
|
SGZ 900/ 2（400～700） 3（400～525） |
1500~1800 | 180～300 | 1.2~1.3 |
Φ34×126 Φ38×137 |
1750(1500)×900×320 | 30/20 | 30 |
|
SGZ 1000/ 2（525～1000） 3（700～1000） |
2000~3000 | 200～400 | 1.3~1.6 |
Φ38×137 Φ42×146 Φ48×152 |
1750(1500)×1000×320(340) | 30/25 | 30 |
|
SGZ 1200/ 2（700～1200） 3（700～1000） |
3000~3600 | 200～400 | 1.3~1.6 |
Φ48×152 Φ52/125×170C |
1750(2050)×1200×340(400) | 40/30 | 40 |
薄煤层刮板输送机
本系列产品针对薄煤层工作面对刮板输送设备要求 专门研制的，具有槽帮高度低、槽体强度大、安全系数高、 过煤空间大、适应不同巷道、方便割三角煤等优点，广泛 应用于0.9~1.3m薄煤层工作面。
| 常用机型主要技术参数 | |||||||
|---|---|---|---|---|---|---|---|
| 型号 | 输送能力t/h | 设计长度m | 链速m/s | 链条规格mm | 中部槽规格 mm×mm×mm | 中板厚度 mm | 底板厚度 mm |
|
SGZ 630/ 2（110～160） |
250~350 | 160～250 | 0.9~1.1 | Φ26×92 | 1500×588×215 | 25 | 16 |
|
SGZ 730/ 2（160～250） |
400~550 | 160～260 | 1.0~1.2 |
Φ26×92 Φ30×108 |
1500×688×230（215） | 30（25） | 20（16） |
| SGZ 764/ 2(200~315) | 600~700 | 180～280 | 1.0~1.2 | Φ30×108 | 1500×722×230(215) | 30 | 20 |
|
SGZ 800/ 2（315~700） 3（400~525） |
800~1200 | 160～350 | 1.1~1.3 |
Φ34×126 Φ38×137 |
1500(1750)×800×(260~302) | 40 | 30(25) |

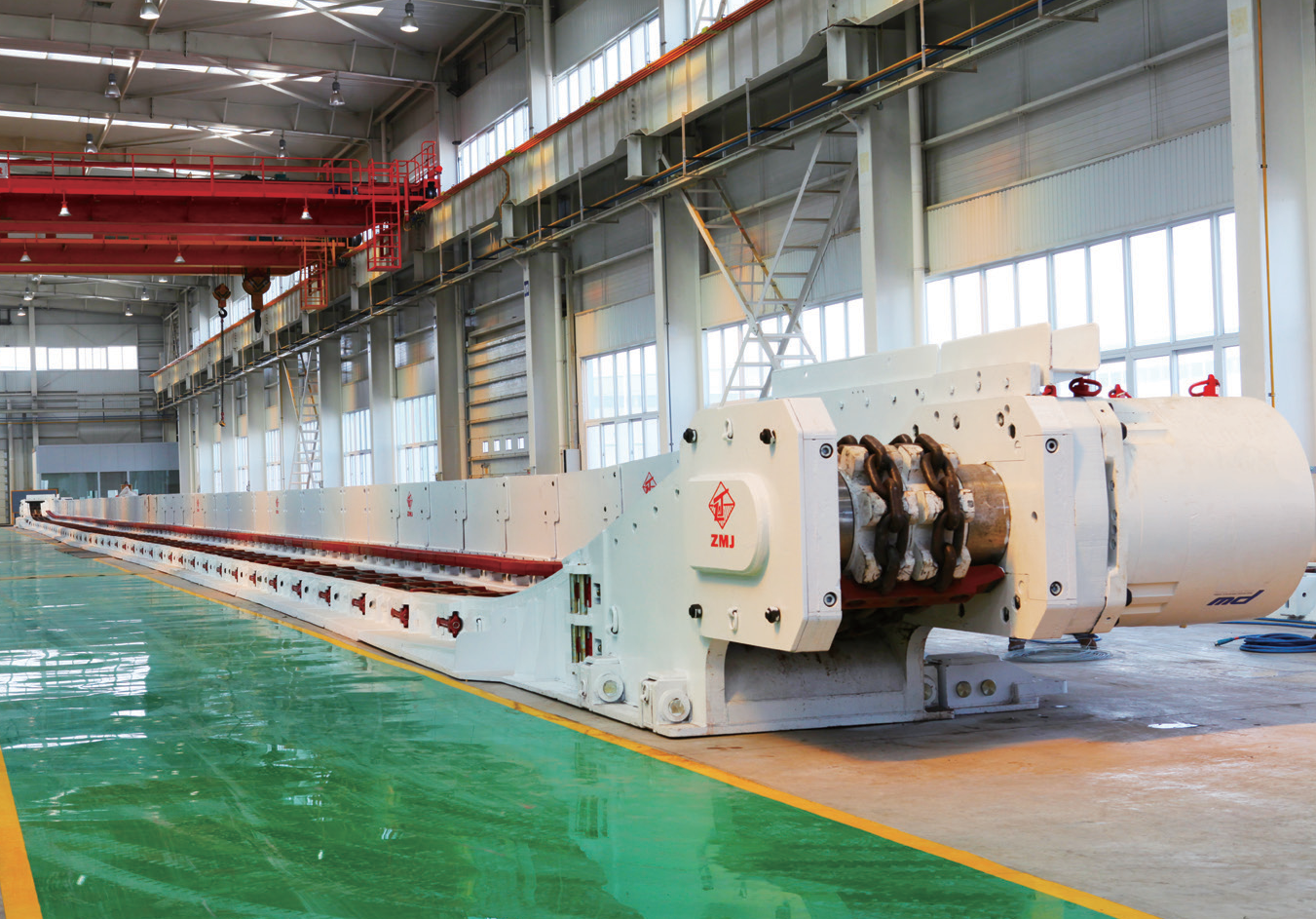

铸焊结构刮板输送机
本系列产品中部槽是由铸造槽帮与 中、底板焊接而成，涵盖槽宽从630～ 1250mm全系列刮板输送机，能够适 应一般中厚煤层、特厚煤层，配合配套 的顺槽转载机、破碎机、转载机自移和
皮带机自移机尾等，能够满足年产50 ～1000万吨的井工采煤工作面的使用 要求。
| 常用机型主要技术参数 | ||||
|---|---|---|---|---|
| 型号 | 输送能力t/h | 设计长度m | 链速m/s | 链条规格mm |
|
SGZ 1250/2（855～1200）、 3×（700～1200） |
3600～4000 | 200～400 | 1.3~1.8 |
Φ48×152 Φ52/125×170C |
|
SGZ 1200/2（700～1200）、 3（700～1000） |
3000～3600 | 200～400 | 1.3~1.6 |
Φ42×146 Φ48×152 Φ52/125×170C |
|
SGZ 1000/2（525～1000）、 3（700～1000） |
2000～3000 | 200～400 | 1.3~1.6 |
Φ38×137 Φ42×146 Φ48×152 |
|
SGZ 900/2（400～700）、 3（400～525） |
1500～1800 | 180～300 | 1.2~1.3 |
Φ34×126 Φ38×137 |
| SGZ 800/2（315～525） | 1200～1500 | 160～300 | 1.1~1.3 | Φ34×126 |
| SGZ 830/2（315～400） | 1000～1200 | 150～250 | 1.1~1.3 | Φ34×126 |
| SGZ 764/2（200～315） | 800～900 | 150～280 | 1.0~1.2 |
Φ26×92 Φ30×108 |
| SGZ 730/2（160～250） | 600～700 | 150～200 | 1.0~1.2 |
Φ26×92 Φ30×108 |
| SGZ 630/2（110～160） | 400～500 | 150～200 | 0.9~1.1 | Φ26×92 |
